Descripción de Producto

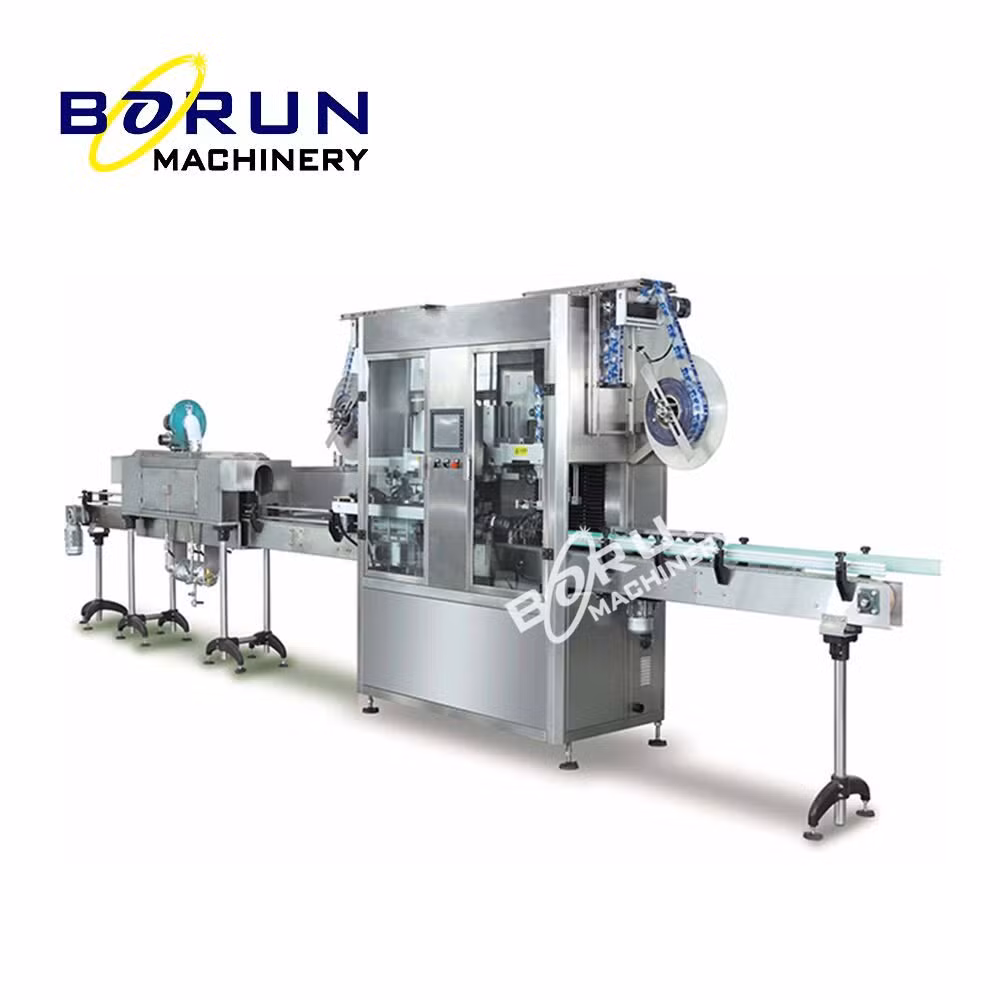

Cabezas dobles automática máquina de etiquetado de botellas PET
Un conjunto de etiquetas retráctiles de la máquina con dos funciones del cuerpo y de botella tapón de botella en una unidad de etiquetado. La reducción de la longitud de línea de transmisión secundaria o evitar el transporte, mejorar la eficiencia de la producción y el equipo de zona. Proceso de reducción de la protuberancia y el ahorro de costes para mejorar la calidad del producto. ![Automatic Double Heads Pet Bottle Labeling Machine](https://img3.grofrom.com/sowa/ee56a333cbc68a81c1ed7bc0a590b216.jpg)
No. | Nombre | Tipo | Cant. |
1 | Manguito de la máquina de etiquetado automático total | El SLM-150D | 1set |
2 | Horno retráctil | 1.8M | 1set |
3 | Generador de vapor | 18KW | 1set |
4 | El transportador | SC-1 | 8m |
Mediante PLC de Panasonic, posicionamiento, el módulo de tipo double servomotor y duro, pantalla táctil fácil funcionamiento, ajustes automáticos.
![Automatic Double Heads Pet Bottle Labeling Machine](https://img3.grofrom.com/sowa/7af7ae3a606e67497392a8989ec8a92c.jpg)
Parámetros técnicos:
La potencia de entrada | 5KW |
La tensión de entrada | ∮3, 380/220VAC |
La eficiencia de producción | 150 botellas/min. |
Tamaño de la máquina host | 3000L*1100W*2000H |
Procede del diámetro del cuerpo de la botella | 50mm~98mm |
Aplicable a la longitud de la etiqueta: | 30mm~250mm |
Aplica el espesor de la etiqueta: | 0, 03 mm~0.13mm |
Aplicable Diámetro interior del tubo de papel | 5"~10"ajustable |
Partes principales:
Nombre de la parte | Tipo | Marca | Original |
PLC. | FPX-C60T | Panasonic | Japón |
La pantalla táctil | MT506-MV | Weinview | Taiwán |
El sensor de fibra de alta velocidad | FX-301 | Sunx | Japón |
Sensor de luz | CX-421 | Sunx | Japón |
Sensor de luz | CX-442 | Sunx | Japón |
Sensor de luz | PM-L44 | Sunx | Japón |
El envío de la etiqueta servomotor. | MHMD082P1U(750W) | Panasonic | Japón |
El envío de la etiqueta controlador servo | MBDDT2210003(750W) | Panasonic | Japón |
Placa de cuchilla servomotor. | MHMD042P1U(400W) | Panasonic | Japón |
Placa de cuchilla controlador servo | MBDDT2210003(400W) | Panasonic | Japón |
Motor del husillo de botella | 5ik90GN-FA-5GN7.5K | DPG | Taiwán |
Inversor de tornillo de botella | BFV00022DK | Panasonic | Japón |
Interruptor de botón | XB2-BD21 | Schneider | El francés |
Contactor AC | LC1-D1810M5C | Schneider | El francés |
Breaker | D20 2P | Schneider | El francés |
Túnel retráctil
![Automatic Double Heads Pet Bottle Labeling Machine](https://img3.grofrom.com/sowa/ba8b241609d51c9938040cc45ac9bf26.jpg)
En el caso de los diferentes e irregular plaza redonda de botellas, frascos y botellas planas, etc., el nuevo estilo de la reducción de Horno de vapor es fácil de ajustar y mantener. Tiene incluso un encogimiento. La distribución de la Oia-vapor a presión el tambor y plantear forma de vapor son uniformes y diseñado con tubos sin costura. La boquilla ajustable se está dividido en tres segmentos y la altura, posición y la salida de vapor de cada segmento puede ser ajustada, respectivamente, para obtener el perfecto efecto de contracción. Toda la máquina está hecha de acero inoxidable con el calor preservación, que no sólo ahorra energía, sino que también cumple la norma de seguridad internacional. La descongelación de acero inoxidable en bandeja recoge condensar el agua. Toda la máquina adopta el diseño a prueba de agua con la comodidad de fácil manejo y bajo mantenimiento. Fabricación especial Basada en la configuración original, doble capa mantiene el horno está fabricado a partir del ahorro de energía y protección del medio ambiente.
Parámetros técnicos principales:
![Automatic Double Heads Pet Bottle Labeling Machine](https://img3.grofrom.com/sowa/b3f63d07d5208dbc6a03d5a68080ea37.jpg)
El agua entra en la serie de totalmente automático generador de calefacción eléctrica por el potencial de alta presión bomba de vórtice de cobre con cortos de tiempo de suministro de agua y duradero. Una bola flotante para el nivel del líquido se fija en el depósito de agua para controlar automáticamente la entrada de agua. Sistema de trabajo es controlado automáticamente. Después de conectar el suministro de agua y alimentación de 5 minutos o así, puede emitir el vapor continuamente con un alto nivel de eficiencia.
Parámetros técnicos principales:
![Automatic Double Heads Pet Bottle Labeling Machine](https://img3.grofrom.com/sowa/ba8b241609d51c9938040cc45ac9bf26.jpg)
En el caso de los diferentes e irregular plaza redonda de botellas, frascos y botellas planas, etc., el nuevo estilo de la reducción de Horno de vapor es fácil de ajustar y mantener. Tiene incluso un encogimiento. La distribución de la Oia-vapor a presión el tambor y plantear forma de vapor son uniformes y diseñado con tubos sin costura. La boquilla ajustable se está dividido en tres segmentos y la altura, posición y la salida de vapor de cada segmento puede ser ajustada, respectivamente, para obtener el perfecto efecto de contracción. Toda la máquina está hecha de acero inoxidable con el calor preservación, que no sólo ahorra energía, sino que también cumple la norma de seguridad internacional. La descongelación de acero inoxidable en bandeja recoge condensar el agua. Toda la máquina adopta el diseño a prueba de agua con la comodidad de fácil manejo y bajo mantenimiento. Fabricación especial Basada en la configuración original, doble capa mantiene el horno está fabricado a partir del ahorro de energía y protección del medio ambiente.
Parámetros técnicos principales:
Especificaciones | Parámetros técnicos |
Fuente de alimentación de entrada del ventilador | El 1 de 220VAC 1.1KW |
Fuente de alimentación de entrada de generador de vapor | 380V/50Hz |
La presión de trabajo | 0.1Mpa |
El peso | 230 Kg. |
El consumo de vapor | 10-20 kg/h |
Horno de tamaño del cuerpo | L1800mm x W400mm h x450mm |
La velocidad de transporte | 0-35m/min. |
Generador de vapor
![Automatic Double Heads Pet Bottle Labeling Machine](https://img3.grofrom.com/sowa/b3f63d07d5208dbc6a03d5a68080ea37.jpg)
El agua entra en la serie de totalmente automático generador de calefacción eléctrica por el potencial de alta presión bomba de vórtice de cobre con cortos de tiempo de suministro de agua y duradero. Una bola flotante para el nivel del líquido se fija en el depósito de agua para controlar automáticamente la entrada de agua. Sistema de trabajo es controlado automáticamente. Después de conectar el suministro de agua y alimentación de 5 minutos o así, puede emitir el vapor continuamente con un alto nivel de eficiencia.
Parámetros técnicos principales:
El SLM-18 | Parámetros técnicos |
Fuente de alimentación de entrada | Las Fases 3 380V |
La potencia de entrada | 18KW |
La presión del vapor | 0.25-0. 4Mpa |
La Generación de Vapor | 24kg/h |
Dimensión externa | L600mm x W550mm h x1200mm |
El peso | 96Kg. |
La etiqueta adecuada-roll tipo
![Automatic Double Heads Pet Bottle Labeling Machine](https://img3.grofrom.com/sowa/7f980d54b1410769d6a78fe5fb7ad0ab.jpg)
NO. | Nombre | La cantidad |
1 | Correas de la placa de cuchilla | 1pc |
2 | La parte trasera de la correa del motor de accionamiento | 1pc |
3 | Brusher | 1 docena |
4 | Blades | Cuadro 1 |
5 | Teniendo | 4pcs |
Herramienta gratuita de verificación:
No. | Nombre | Especificaciones | Cant. |
1 | Abrir la llave | 14, 12, 8, 10 | 1set |
2 | Una llave ajustable | 250*30 | 1pc |
3 | Llaves Allen | Tamaño 7 | 1set |
4 | Destornillador abierto | 6*100mm, 3*75 mm. | 1set |
5 | Destornillador de ciruela | 6*100mm, 3*75 mm. | 1set |
![Automatic Double Heads Pet Bottle Labeling Machine](https://img3.grofrom.com/sowa/ac78455fda81d32977a8731866f570d1.jpg)
